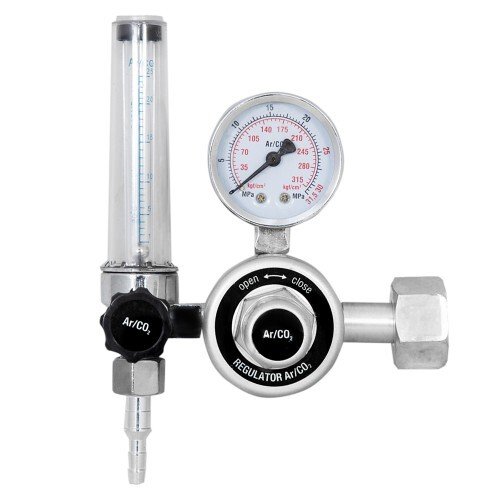

VARTEG УРГ-40 — регулятор расхода газа, предназначен для понижения давления газа, поступающего из баллона, и автоматического поддержания заданного расхода постоянным. Применяется при работе с аргоновыми и углекислотными баллонами с соответствующим газом.
Регуляторы расхода газа присоединяются к источнику питания газом через входной штуцер накидной гайкой. Понижение давления газа, поступающего в регулятор из баллона, происходит путем одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления.
Необходимый расход газа устанавливается вращением регулирующего винта и измеряется указателем расхода газа микроротаметра.
Регуляторы расхода газа имеют дополнительный манометр, контролирующий давление газа в баллоне.
Регуляторы расхода газа изготавливаются в соответствии с требованиями технических условий ТУ 3645-001-54288960-2006, ГОСТ 12.2.008 и ГОСТ 13861, выпускаются в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации -3 по ГОСТ 15150 для работы в интервале температур от +10 град.С до +50 град.С
Серия: VARTEG
Габаритные размеры, мм, не более: 220 х 160 х 110
Используемый газ: Аргон, углекислота
Количество манометров: 1
Масса, кг: 0,5
Минимальное давление газа (при минимальном расходе), МПа (кгс/см2): 0,3 (3)
Наибольшая пропускная способность, м3/ч: углекислый газ (СО2) / Аргон (Ar) 1,8 (30) / 2,4 (40)
Наибольшая пропускная способность, м3/ч (л/мин) углекислый газ (СО2) / Аргон (Ar): 1,8 (30) / 2,4 (40)
Наибольшее давление газа на входе, МПа (кгс/см2): 15 (150)
Наибольшее давление срабатывания предохранительного клапана, МПа (кгс/см2): 0,4-0,5
Наибольшее допустимое давление на входе, МПа (кгс/см2): 15 (150)
