Реверсивный рубильники предназначен для переключения нагрузки с одной линии подачи питания на другую с разрывом питания (индикация положений на рубильнике I-0-II).
Выключатели нагрузки или, как их ещё называют – «рубильники», используются для включения и отключения линии от цепи электропитания. Выключатели нагрузки могут использоваться в различных целях, начиная от центров дистанционного управления электропитанием до распределительных щитов и рубильников на станочном оборудовании. В быту наибольшее распространение выключатели нагрузки получили в качестве общего вводного рубильника в квартирных и коттеджных щитах, отключающих все внутренние линии и сам щиток от внешней электрической сети.

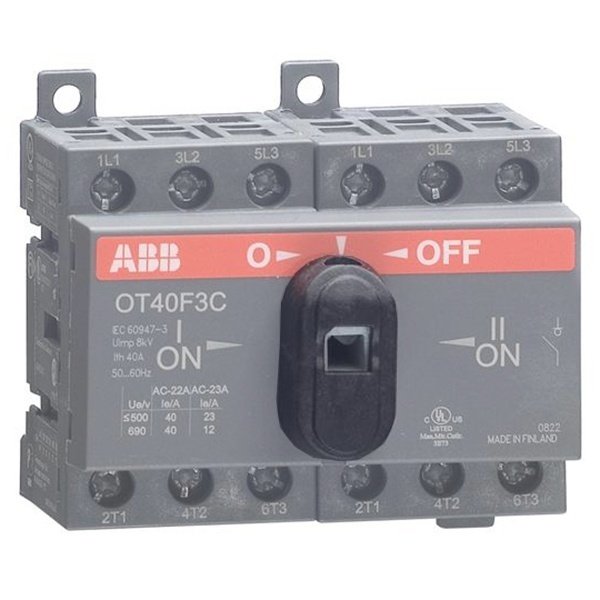

Реверсивный (перекидной) рубильник OT40F3С производства компании ABB предназначен для обеспечения бесперебойной подачи питания и моментального переключения с одной питающей линии на резервную при перегрузке источника питания или при производстве профилактических работ. Реверсивный рубильник OT40F3С предназначен для работы в цепях постоянного и переменного тока, имеет 3 полюса и рассчитан на номинальный рабочий ток 40А при резистивной нагрузке (например, нагреватели) или 23А индуктивной нагрузки (например, электродвигатели). Рабочий температурный диапазон выключателя OT40F3С – от -40 до +60 градусов Цельсия, то есть рубильник может быть установлен в том числе и в неотапливаемых помещениях или в уличных щитах.
Выключатель нагрузки предназначен для монтажа на DIN-рейку или на монтажную плату и, по умолчанию, имеет фронтальную поворотную рукоятку. Клеммы рубильника позволяют подключать кабели сечением от 0,75 до 10 мм2.
Выключатель нагрузки OT40F3С способен выдерживать кратковременные (до 1 секунды) скачки тока до 500А и обеспечивать надёжную изоляцию при долговременном повышении напряжения в сети до 750 Вольт. При этом выключатель нагрузки способен выдержать кратковременное импульсное повышение напряжения до 8 киловольт без каких-либо повреждений.
Благодаря встроенному электродинамическому компенсатору, выключатель нагрузки OT40F3С, способен выдержать ток короткого замыкания до 6,5кА. Для коммутации выключателя нагрузки рекомендуется использовать многожильные кабели с опрессованными гильзами наконечниками.
Ручка управления не входит в комплект поставки и приобретается отдельно.
Технические характеристики:
Тип: Рубильник
Количество полюсов: 3
Категория применения: AC-21a, AC-22a, AC-23a
Род тока: Переменный ток (AC)
Номинальный ток, А: 40
Условный тепловой ток на открытом воздухе, А: 40
Условный тепловой ток в оболочке, А: 40
Номинальное напряжение, В: 415, 500, 690, 750
Номинальная частота сети, Гц: 50, 60
Номинальное напряжение изоляции, В: 750
Номинальное выдерживаемое импульсное напряжение, кВ: 8
Потери мощности, Вт: 1.6
Механическая износостойкость, циклов: 10000
Максимальное сечение подключаемых проводников, мм²: 10
Степень защиты: IP20
Способ установки: на DIN-рейку, на поверхность
Количество занимаемых модулей 18 мм: 4
